Name: 六合一多功能扩展坞
SKU: -1



中文







六合一多功能扩展坞

这款产品解决了TYPEC电脑、平板、手机单一接口问题，能从主设备TYPE-C接口扩展出一个PD接口、二个USB 3.0 、一个 HDMI、一个RJ45、一个Type-C

规格：TX32036H Type-C转USB3.0*2+RJ45(1000M)

+Type-C(5Gbps)

+HDMI(4K@60Hz)+PD(100W)

获取询盘

产品详情

• 产品特点

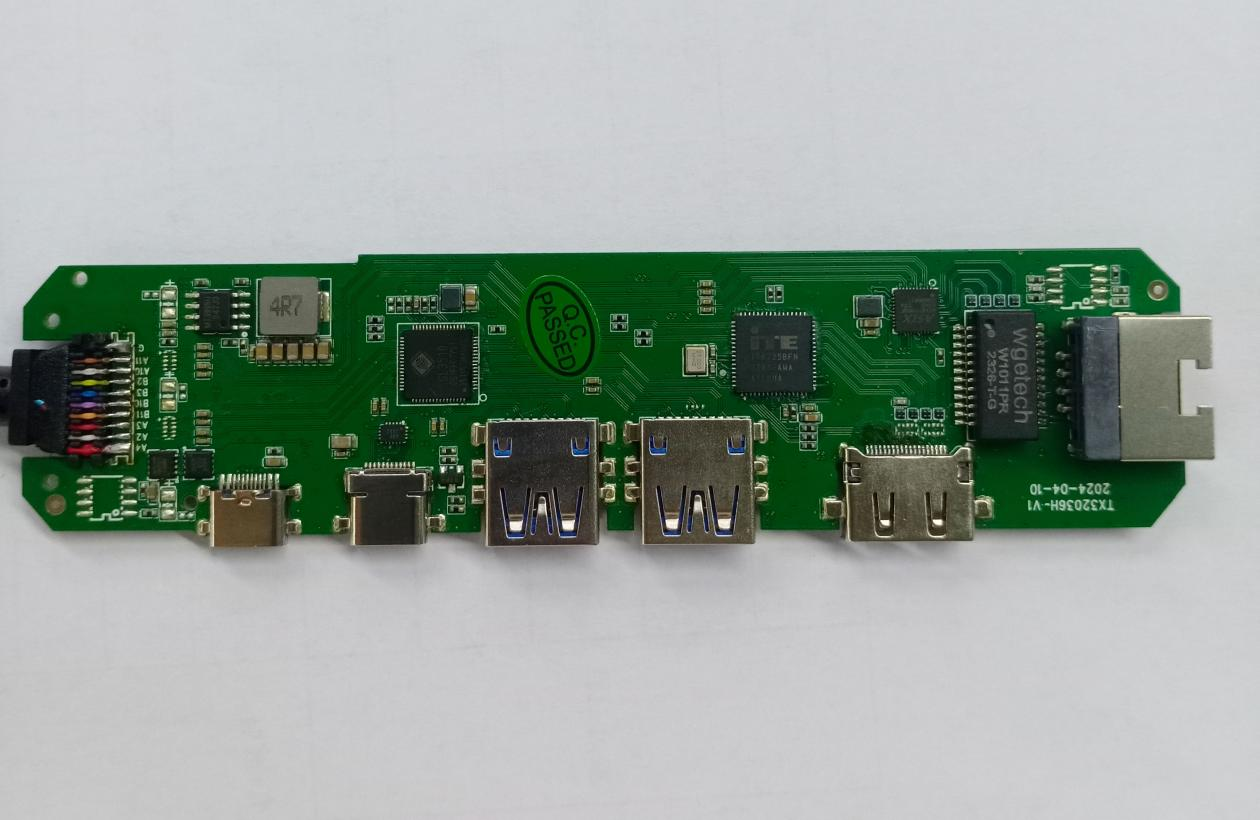

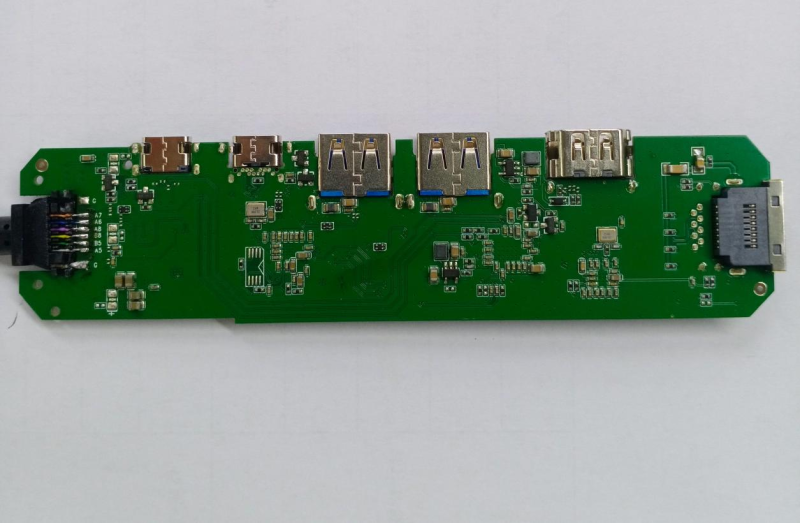

1、芯片采用IT6225BFN(HDMI+DP)+台湾创惟GL3510(3.0HUB)

2、PD 采用PD3.0协议，兼容PD2.0，最大支持 100W快速充电(空载达到90W，预留10W给PCBA板工作）

3、HDMI最大支持4K@60HZ高清输出

4、USB3.0 最大支持5Gb数据传输，向下兼容USB2.0、USB1.1，最大输出电压电流为5V/900ma

5、USB-C最大支持5Gb数据传输，向下兼容USB2.0、USB1.1，最大输出电压电流为5V/900ma
6、RJ45网口网络速度1000Mbs

7、铝合金

8、系统支持：WINDOWS7/8/10/11 or above，Android5.0 or above , MAC OS 10.5 or above, LinUx

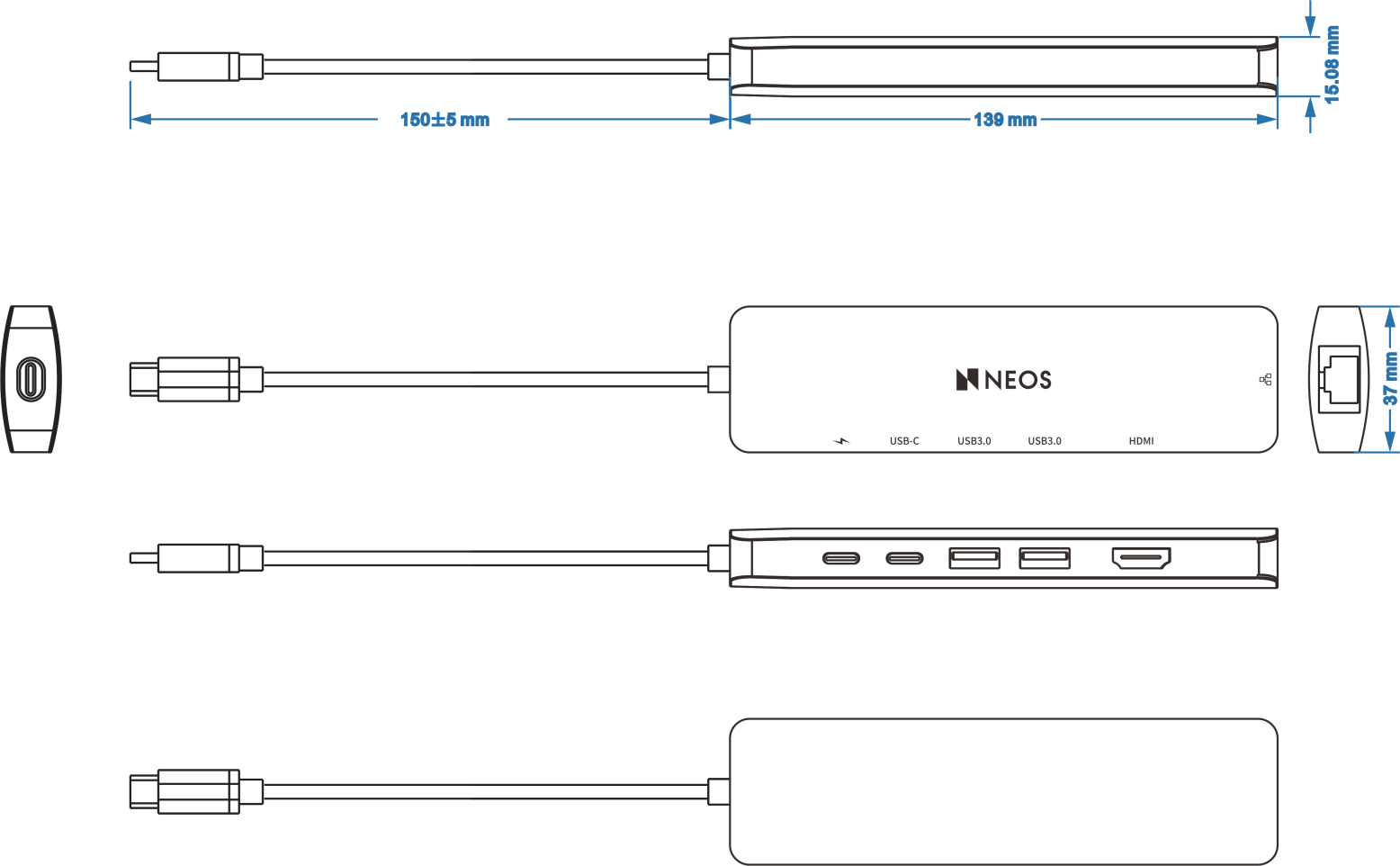

• 产品尺寸及镭雕

• 产品性能测试

1、测试条件
如无特殊说明，所有测试都在以下条件下进行。
环境温度：25±2℃
相对湿度：65±20%

2、外观检查

序号	测试项目	测试标准	测试结果	备注
1	外观	不得有影响外观的缩水、气纹、划伤、披锋、顶白、顶凸、黑点等现象	OK
		表面清洁，不得有料屑、油污、灰尘	OK
		日光灯或自然光下25cm距离内目测，与样板比较无明显色差	OK
		镭雕部位不得有漏印、重影、色差等现象	OK
		镭雕的图案、位置必须与样板一致	OK
2	结构	不得有缺料、变形及影响性能的披锋等现象	OK

3、功能检查

序号	测试项目	标准数据	测试数据
1	PD充电测试	测试Device:MAC BOOK ， PD充电器	OK
		插上PD充电线自动从慢充，进入快充电脑充电正常，充电电压电流最大20V/5A（根据充电设备决定）(空载达到90W，预留10W给PCBA板工作）
2	单USB3.0端读写、入速度	测试Device:500GB USB3.0 三星固态移动硬盘测试系统：Windows 10 读取速度：300MB/S-450MB/S 写入速度：300MB/S-450MB/S	OK




3	单口USB3.0 输出电压、电流	+5V（±0.25V） ≤ 900mA
4	HDMI	测试：飞利浦65寸电视4K @60Hz 分辨率达到要求，音频正常，无闪屏，掉屏	OK

5	USB-C端读写、入速度	测试Device:500GB USB3.0 三星固态移动硬盘测试系统：Windows 10 读取速度：300MB/S-450MB/S 写入速度：300MB/S-450MB/S	OK



6	单口USB-C 输出电压、电流	+5V（±0.25V） ≤ 900mA	OK
7	RJ45网口测试	1000MB/S	OK

• 产品兼容设备

电脑		手机
三星	BOOK-UM5CQVH5LG	三星	荣耀
苹果	MacBook 12英寸	S8/S8+	V20
	MacBook Pro2016/2017/2018	S9/S9+	Note10
	MacBook Air 2018	S10/S10+	坚果
华为	MateBook 14、MateBook 13	Note8	R1/Pro2S
	MateBook XX Pro、MateBook E	Note9	OPPO
荣耀	MagicBook	华为	R17 Pro
小米	Air 12.5/13.3英寸、Pro 15.6英寸小米游戏本	P30、P30 Pro
华硕	灵耀3、灵耀3 pro、灵耀X系列 U4100UN、U5100UQ、 ROG系列	P20、P20 Pro
联想	拯救者Y7000/Y7000P/Y9000K YOGA6 Pro、ThinkPad X1 Carbon/Yoga	Mate20
惠普	暗影精灵4 Pro、EliteBook 1050 G1 EliteBook Folio G1	Mate20 Pro
戴尔	G3/G5/G7系列、灵越5000/7000 XPS13、XPS15	Mate20X
谷歌	Google PixelBook	Mate10
雷蛇	Blade Stealth灵刃/灵刃潜行版	Mate10 Pro
微软	Surface Book 2
